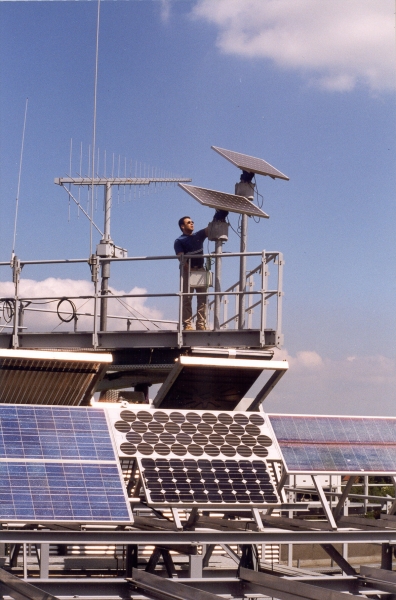

Das Azimuth-Elevations Drehsystem besteht aus dem Rotor-Aussenteil EPR203X sowie aus dem Innenbedien-Gerät EPS103X. Es sind keine zusätzlichen Teile zwischen dem "Masthalter" und dem "Panel/Reflektor" erforderlich.
Der Rotor-Aussenteil bewegt das zu positionierende Objekt vollautomatisch und microprozessorgesteuert auf einzelne Positionen oder auf Bahnen. Hierzu sind in dem, aus einem wetterfesten Aludruckgussgehäuse bestehenden, Rotoraussenteil zwei getrennte 24 Volt Motoren eingebaut.
Diese treiben, über entsprechende Getriebe, den Reflektor mit einer hohen Präzision und Wiederkehrgenauigkeit von 0.3° in die gewünschten Richtungen, das heisst, sowohl in der Azimuth- als auch in der Elevationsrichtung.
Durch die zwei vollkommen getrennten Antriebsmotoren entfällt ab sofort jede mechanische Trackingbahnjustage und die damit bisher erforderlichen, genauesten und damit sehr zeitaufwendigen Einstellarbeiten von Azimuth, Elevation, Nord-Südachse usw. Jede Justierung erfolgt bequem am Steuergerät!
Das v. g. Azimuth-Elevationsdrehsystem dreht, in der Standard-Version die Objekte in einem 180° großen Azimuthbereich. In der Elevation schafft das System ein Elevationsfenster von 65°. Wo dieser Hub verwendet wird, bleibt dem Anwender überlassen: ob Elevations-Winkel 0 bis 65° oder 25 bis 90°. Daß das System dies alles sehr leise durchführt und daher, im Gegensatz zu manchen heulenden Actuatormotoren, ohne die Nachbarn zu stören, versteht sich bei solch einem System von selbst.
Die einzige Einstellung bei der Montage und Installation am Rotoraussenteil, ist die ungefähre Nord-Süd-Ausrichtung des Alugehäuses. Deshalb ungefähr, weil alle eventl. nötigen Korrekturen am Innenbediengerät durchgeführt werden können. Somit sind wir bei der Technik des Bedien- und Steuergeräts angekommen. Dieses als Schalt- und Rechenzentrum zu verstehende Gerät ist das Herz der Anlage. Das Herz selbst besteht aus einem schnellen 8-bit-Micro-Controller und erlaubt dem Techniker, unter den Nutzern, ein wahres Eldorado an Programmiermöglichkeiten. Schon der Monteur wird über unkorrekt angeschlossene oder fehlende Verbindungen informiert. So beinhaltet die Steuerung z. B. einen elektronischen Blockier- und Überlast-Schutz, Laufrichtungs-Überwachung und dazugehörende Klartext-Informationen.
Kommen wir zu den Punkten, die den Bediener und Benutzer des Systems in erster Linie interessieren. Da ist z. B. der Speicher: Alle Daten und auch das Betriebs-Programm sind in einem Festspeicher unverlierbar untergebracht.
Um aus den, im Rechenspeicher abgelegten Daten nun ein einfaches und problemloses Tracken zu realisieren, bedarf es lediglich zweier Eingaben in den Rechner, nämlich der letzten Unbekannten, die er nicht kennen kann:
Die Standort-Koordinaten des Rotors und Uhrzeit mit Datum! Nach Eingabe dieser Werte in den Prozessor mittels Tastatur, errechnet dieser in kürzester Zeit die erforderlichen Azimuth- und Elevationswinkel vom Aufstellungsatandort zu jedem Sonnenstand.
Nach diesem Rechenvorgang starten Sie das "Tracken". Wegen mechanischer Montagefehler wird man – mehr oder weniger – an der Sonne vorbeischauen. Doch das ist für diesen Rotor kein Problem: mit den Tasten
,
,
,
fahren Sie direkt die Sonne an. Alles bequem aus dem Sessel heraus!
Diese Korrektur veranlaßt das Steuergerät, die nun genau erfaßte Sonnen-Position und die vorher bereits eingegebenen Daten zur späteren Verfügung abzuspeichern. Sofort danach können Sie auf "Betrieb" umschalten und der Rotor wird ihn in guter Qualität "tracken".
Bequem und einfach ist die Installation. Aber wie sieht es im Alltags-Betrieb aus? Über die Fronttasten des Steuergerätes lassen sich bequem Ost-West-Korrekturen vornehmen. Oder man hat, über das Tastenfeld, vollen Steuer- und Kontroll-Einfluß auf die Anlage.
Der Komfort hört nicht auf, er hat gerade für Sie erst begonnen. Der Rechner ist, dank seiner zukunftsicheren Konstruktion in der Lage, in allen Standorten, egal ob westlich oder östlich von Greenwich, nördlich oder südlich des Äquators die o. g. Berechnungen mit immer der gleichen Genauigkeit durchzuführen. Es läßt sich somit von Ihrem Rotorrechner für jede Position auf der Erde ausrechnen, in welchem Winkel die Sonne wann steht!
Eine der herausragenden Leistungen des Systems ist die Fähigkeit große Windlasten aufzunehmen. Nachgewiesen mit Finite-Elemente-Festigkeitsberechnungen. Man erkennt sofort die hohe Haltbarkeit und Steifigkeit des Aluminium-Gehäuses des Rotors. Aber wie sieht es innen aus? Hier Info für den Techniker zur Konstruktion des Rotors:
min. 0,1 V pos. & neg.). Die Einlese-(sampling)-Taktrate beträgt ca. 250 Hz!
